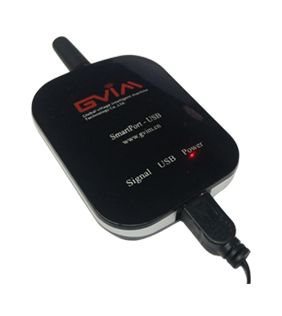

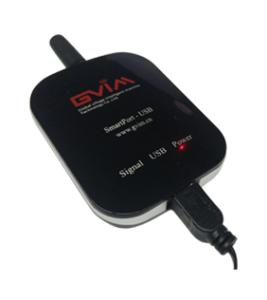

USB接收端SP608U

产品简介

本产品是无线传感网络数据接收端产品,支持Smart Node传输协议,可与其他的基于Smart Node协议的产品进行通信。本产品主要用于调试其他Smart Node产品,通过USB端口连接计算机,并使用配套调试软件,可对其他Smart Node节点进行参数读写,信号测试。



产品特点

功率可调:调节范围 1dbm~17dbm(1mW~50mW)

发射功率10dbm,距离1000米(9.6kbps);

发射功率17dbm,距离2500米(9.6kbps).

数据缓冲区:8×256bytes;

工作模式: 通信频率434MHz,64信道(跳频,固定频率);

数据传输模式:SmartNode协议传输,数据透明传输;

数据传输方式:点对点、点对多点、多级中继;

高抗干扰能力和低误码率 :基于FSK的调制方式,采用高效前向纠错和信道交织编码技术,提高了数据抗随机干扰和突发干扰的能力;

多种天线配置方案:可配置镀银弹簧天线、多种增益的柱状天线、吸盘天线等,满足用户不同的结构需要。

参数规格

电气参数

发射功率

1dbm~17dbm(1mW~50mW)

发射电流

34mA@10dbm/10mW;

65mA@17dbm/50mW

接收电流

20mA

待机电流

1 mA

供电电压

6V~28V(DC)

无线Smart Node

工作频率

免费ISM频段(硬件支持240~930MHZ)



64信道

工作模式

跳频与固定频率(软件配置)

调制方式

GFSK

无线传输速率

2.4 Kbps~256 Kbps(软件配置)

接收灵敏度

-118dbm@2.4 Kbps

通信距离

(空旷)

10dbm,9.6Kbps,3dbi天线,3V:1000米

17dbm,9.6Kbps,3dbi天线,3V:2500米

模块ID

4字节,32进制编码

厂家识别码

2字节,16进制编码

用户识别码

2字节,16进制编码

串口速率

(Kbit/s)

1.2,2.4,4.8,9.6,14.4,19.2,38.4(可软件配置,出厂默认9.6 Kbit/s)

通讯协议

SmartNode V6协议

网络结构

星形网,树型网,点对点,MESH

数据传输模式

SmartNode协议传输、透明传输

天线接口方式

SMA标准天线

终端接口

通讯接口

USB

工作环境

工作温度

-40℃~+85℃

防护等级

IP40

机械参数

机械尺寸

82mm×31mm×11mm

产品覆盖无线消防,无线温度传感器,低功耗无线模块,NB-IOT烟感,故障指示器方案,数传模块,无线烟感,WSN,物联网,智能电网等众多方面
