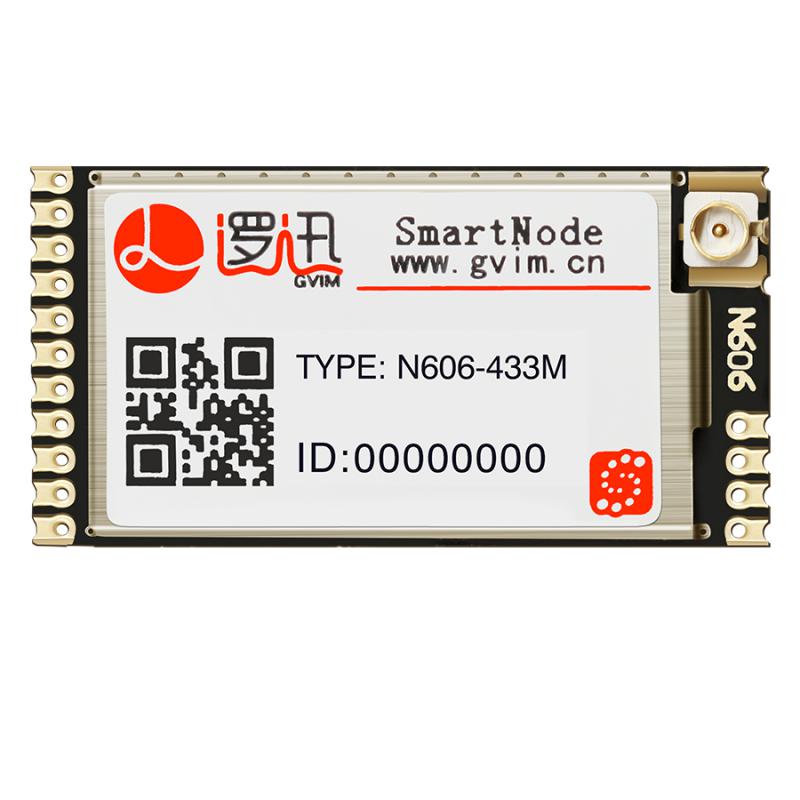

无线通信模块 N606

产品简介

 超低功耗无线自组网技术,简称Smart Node。当用户需要将产品接入互联网时,将原有设备或传感器通过标准串口接入Smart Node模块,用户只需完成本地串口通讯,其他联网事情都由Smart Node模块完成,大大提高了产品开发周期。





产品概述

     不仅仅是一个模块,SmartNode是核心,SmartNode系列产品给客户提供稳定、可靠和标准的无线物联网传输平台,减轻客户在射频技术、网络技术、软件技术和系统验证方面的投入,使客户将主要精力投入到产品的应用开发和行业解决方案上,从而缩短产品的研发周期,加速物联网产品上市的速度,降低了企业研发投入风险、以及市场风险。

参数规格

型号

低功耗无线模块 SmartNode N606

电气参数

发射功率

1dbm~17dbm(可调)

发射电流

33mA(+10dbm);60mA(+17dbm)

接收电流

19mA

休眠电流

2.5uA

深度休眠电流

60nA (唤醒时间120us)

供电电压

1.8V~3.6V

射频特性

工作频率

免费ISM频段(硬件支持240~930MHZ)

信    道

64信道

工作模式

跳频与固定频率(软件配置)

调制方式

GFSK

无线传输速率

2.4 Kbps~256 Kbps(软件配置)

接收灵敏度

-118dbm@2.4 Kbps;-115dbm@9.6 Kbps;-110dbm@20 Kbps;-100dbm@256 Kbps

通信距离

(空旷)

10dbm,9.6Kbps,3dbi天线,3V:1000米

17dbm,9.6Kbps,3dbi天线,3V:2500米

模块ID

4字节,16进制编码

厂家识别码

2字节,16进制编码

用户识别码

2字节,16进制编码

通讯接口

TTL串口

串口速率(Kbit/s)

2.4,4.8,9.6,14.4,19.2,38.4,57.6,115.2(可软件配置,默认9.6 Kbit/s)

通讯协议

SmartNode V6协议

网络结构

星形网,树型网,点对点,MESH

网络深度

8级

数据传输模式

SmartNode协议传输、透明传输

天线接口方式

IPEX板端(通过馈线连各种RF连接器或天线)

其他参数

工作温度

-40℃~+85℃

机械尺寸

27mm×14mm×2.7mm

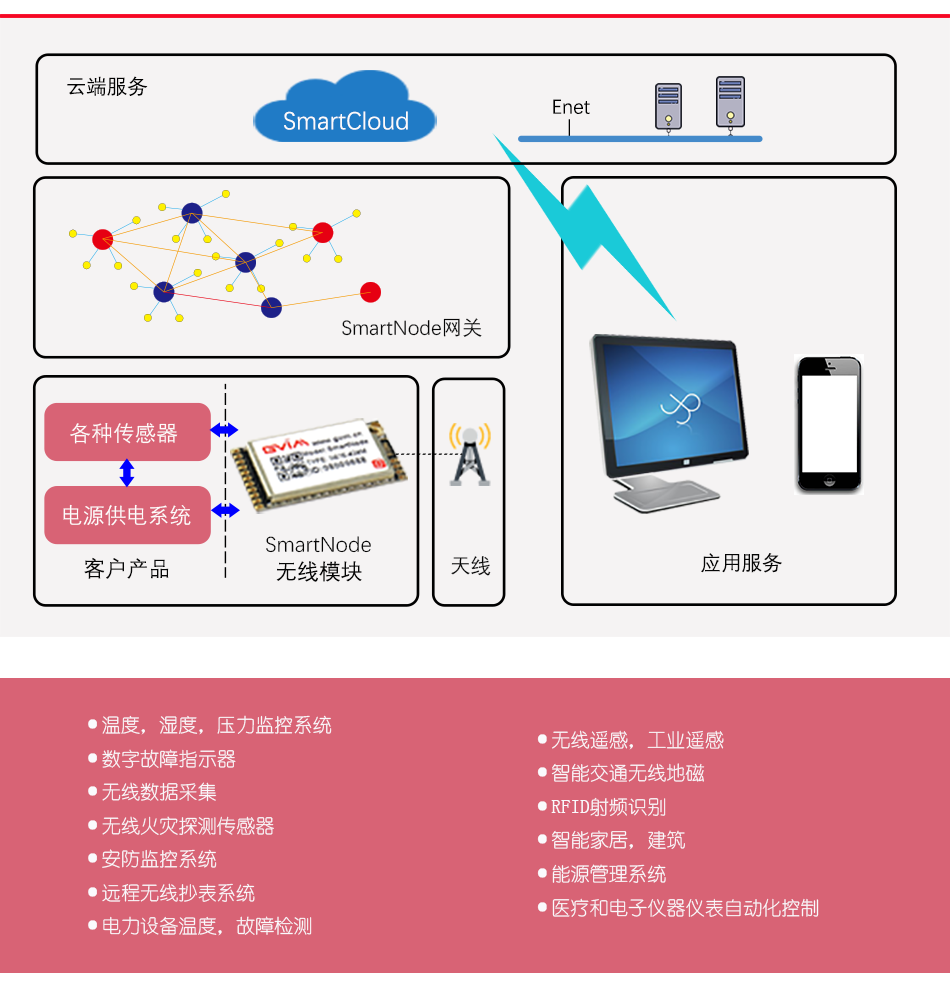

典型应用图



推荐无线消防、无线温度传感器、低功耗无线模块、NB-IOT烟感、故障指示器方案
