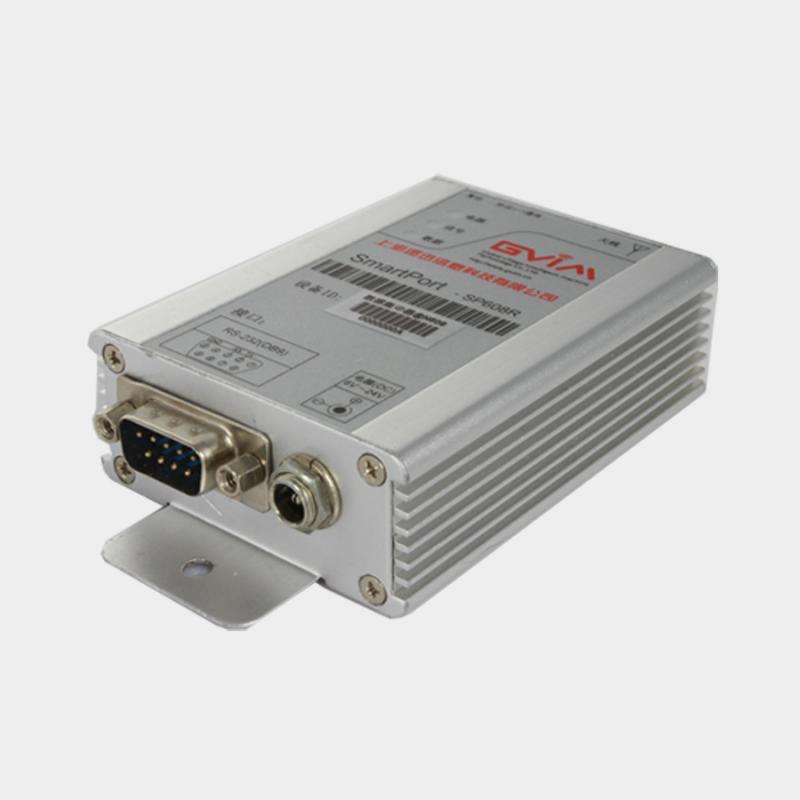

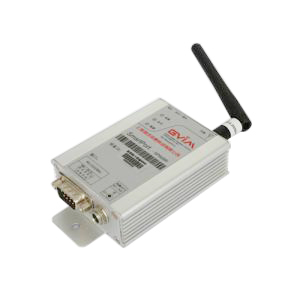

无线中继SP608R

产品简介

本产品适用于SmartNode协议网络的互连,主要功能是通过对数据信号的重新发送或者转发,来扩大网络传输的距离。



产品特点

1. 功率可调:调节范围 1dbm~17dbm;27 dbm;30 dbm;32 dbm

    发射功率10dbm,距离1000米(9.6kbps);

    发射功率17dbm,距离2500米(9.6kbps);

2. 数据缓冲区:8×256bytes

3. 工作模式:(434MHz,64信道):跳频(FHSS),固定频率

4. 数据传输模式:SmartNode协议传输,数据透明传输

5. 数据传输方式:点对点、点对多点、多级中继

6. 高抗干扰能力和低误码率 :基于FSK的调制方式,采用高效前向纠错和信道交织编码技术,提高了数据抗随机干扰和突发干扰的能力

7. 多种天线配置方案:可配置镀银弹簧天线、多种增益的柱状天线、吸盘天线等,满足用户不同的结构需要

参数规格

电气参数

发射功率

A级:1dbm~17dbm(1mW~50mW);                                  B级:27dbm/0.5W;

C级:30dbm/1W;                                                                  D级: 32dbm/1.5W

发射电流

34mA@10dbm/10mW;

65mA@17dbm/50mW

接收电流

20mA

待机电流

1 mA

供电电压

6V~24V(DC)

射频模块

工作频率

免费ISM频段(硬件支持240~930MHZ)



64信道

工作模式

跳频与固定频率(软件配置)

调制方式

GFSK

无线传输速率

2.4 Kbps~256 Kbps(软件配置)

接收灵敏度

-118dbm@2.4 Kbps

通信距离

(空旷)

10dbm,9.6Kbps,3dbi天线,3V:1000米

17dbm,9.6Kbps,3dbi天线,3V:2500米

模块ID

4字节,32进制编码

厂家识别码

2字节,16进制编码

用户识别码

2字节,16进制编码

通讯接口

RS232/RS485/RS422

串口速率

(Kbit/s)

1.2,2.4,4.8,9.6,14.4,19.2,38.4(可软件配置,出厂默认9.6 Kbit/s)

通讯协议

SmartNode V6协议

网络结构

星形网,树型网,点对点,MESH

数据传输模式

SmartNode协议传输、透明传输

天线接口方式

SMA标准天线

其他参数

工作温度

-40℃~+85℃

防护等级

IP40

机械尺寸

82mm×31mm×11mm
