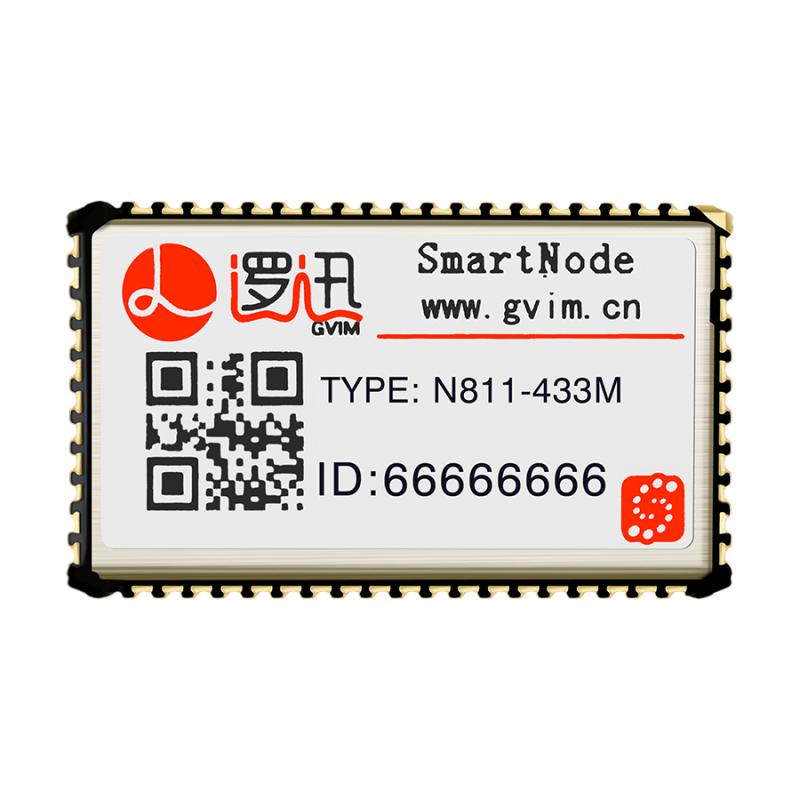

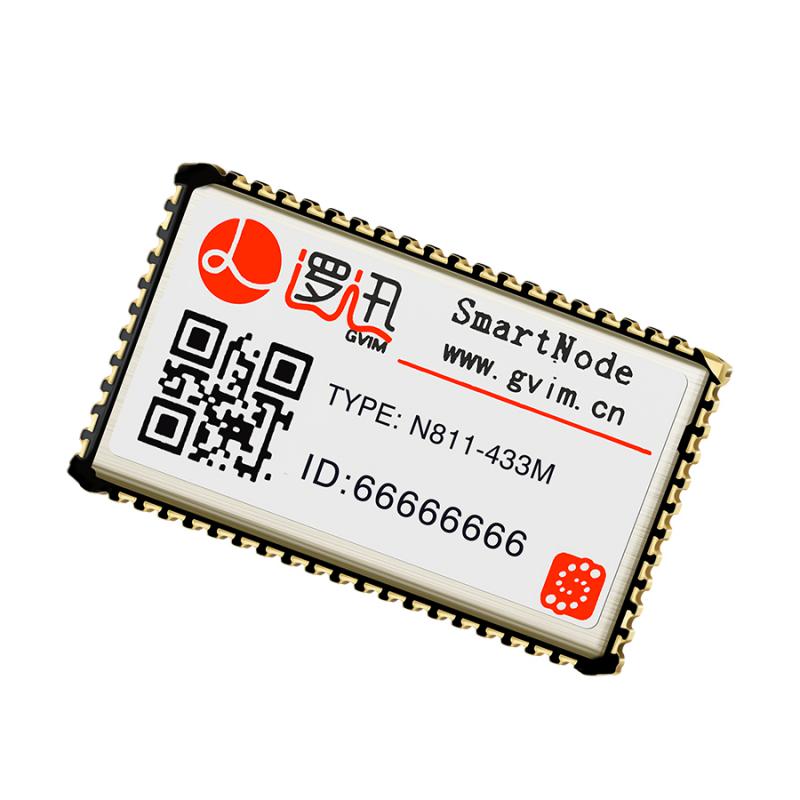

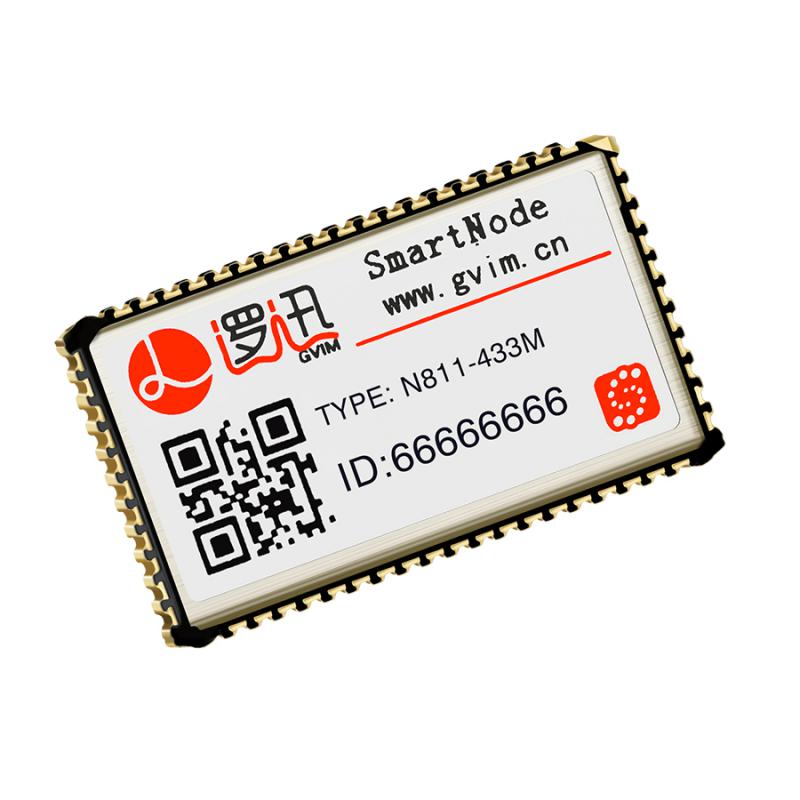

无线通信模块 N811

产品简介

超低功耗无线自组网技术,简称Smart Node。当用户需要将产品接入互联网时,将原有设备或传感器通过标准串口接入Smart Node模块,用户只需完成本地串口通讯,其他联网事情都由Smart Node模块完成,大大提高了产品开发周期。



参数规格



型号

N801A

N801B

N801C

电气参数

发射功率

27dbm/1W

30dbm/0.5W

32dbm/1.5W

发射电流

700mA

1100mA

1300mA

接收电流

19mA

休眠电流

2.5uA

深度休眠电流

60nA (唤醒时间120us)

供电电压

3V~6V

射频参数

工作频率

ISM频段(240~930MHZ可设)

信    道

64信道

工作模式

跳频与固定频率(软件配置)

调制方式

GFSK

无线传输速率

2.4 Kbps~256 Kbps(软件配置)

接收灵敏度

-118dbm@2.4 Kbps

通信距离

(空旷)

7千米

4千米

10千米

模块ID

4字节,16进制编码

厂家识别码

2字节,16进制编码

用户识别码

2字节,16进制编码

通讯接口

TTL串口 8N1

串口速率

(Kbit/s)

1.2,2.4,4.8,9.6,14.4,19.2,38.4,57.6,115.2(可软件配置,默认9.6 Kbit/s)

通讯协议

SmartNode V6协议

网络结构

星形网,树型网,点对点,MESH

数据传输模式

SmartNode协议传输、透明传输

天线接口方式

IPEX板端(通过馈线连各种RF连接器或天线)

其他参数

工作温度

-40℃~+85℃

机械尺寸

30mm×20mm×3.4mm



典型应用图



管脚封装与定义



产品覆盖无线消防,无线温度传感器,低功耗无线模块,NB-IOT烟感,故障指示器方案,数传模块,无线烟感,WSN,物联网,智能电网等众多方面
